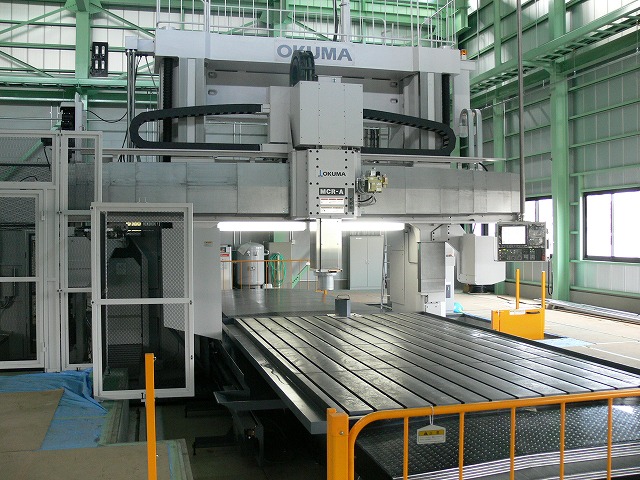

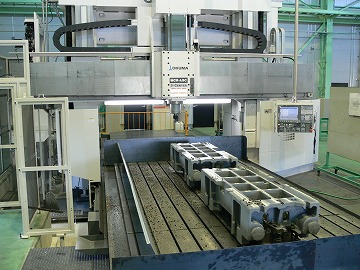

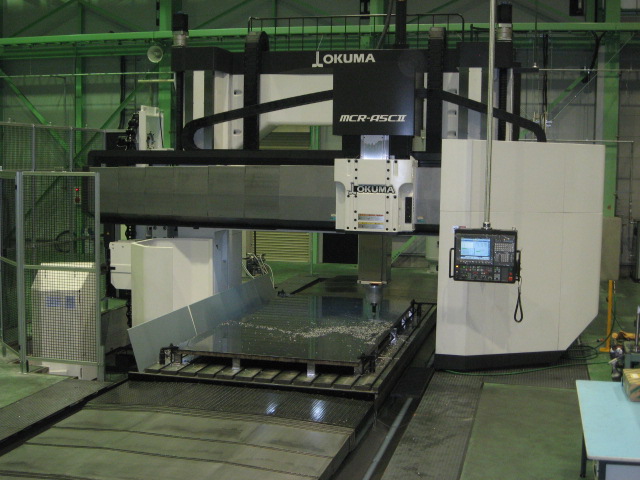

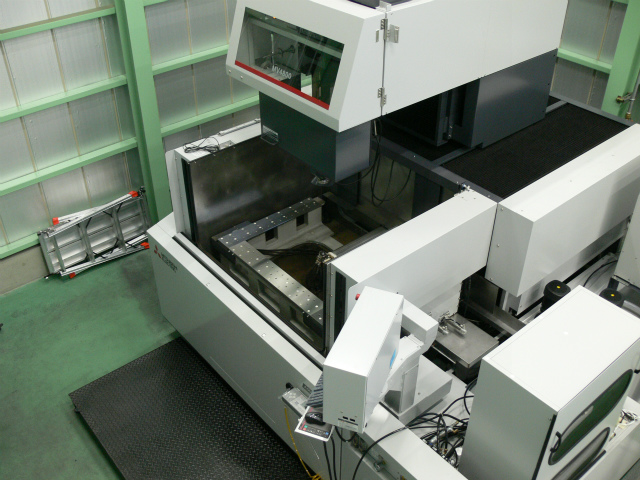

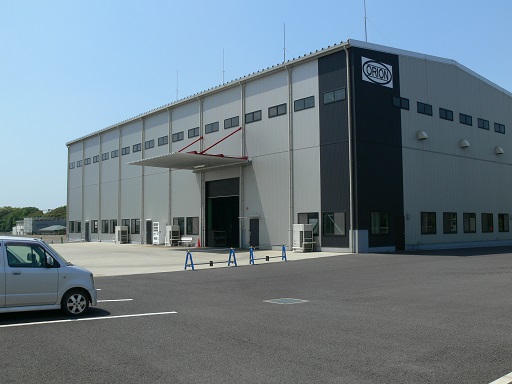

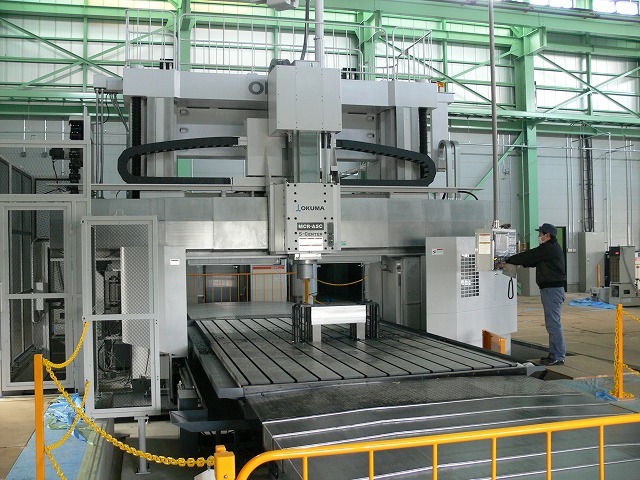

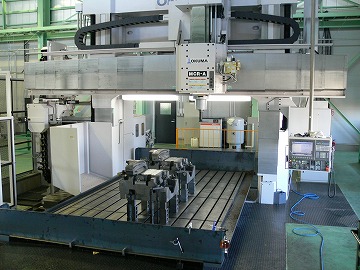

| 平成25年3月に邑楽郡千代田町赤岩3043-1（サントリー利根川工場東隣）にオリオン精工千代田工場を新設し稼動を開始しました。ＭＣＲ－Ａ５ＣとＭＣＲ－ＡとＭＣＲ－Ａ５ＣⅡの３台を最大サイズで導入し金型のみならず建築材料などより大きく多彩な加工を可能としております。 また２０１７年３月にワイヤーカットＭＶ４８００の稼働を開始しました。 |
| 最大工作物寸法 [mm] |
1250 × 1020 × 505 |
| 最大加工範囲 [mm] |
800 × 600 × 500 |
| 最大工作物質量 [㎏] |
3000 |
| 使用ワイヤー電極径 [mm] |
0.2～0.3 |
| 最大テーパ角度 [度] |
T=355→15° |
| テーブル寸法 （幅×奥行き[mm]) |
2500 × 5000 |
| 加工軸ストローク （幅×奥行き×高さ[mm]) |
5200 × 3600 × 800 |
| 横桁ストローク [mm] |
1200 |
| 有効門幅 [mm] |
3150 |
| 主軸回転数 [min-1] |
30～6000 主軸 30～6000 ユニバーサルヘッド B=1° C=1° 30～3000 アンギュラヘッド |
| 切削送り速度 [mm/min] |
1～10000 |
| ATCマガジン | 50 |
| アタッチメント割り出し角度 | ユニバーサルヘッド Ｂ軸1° Ｃ軸1° アンギュラヘッド Ｂ軸固定 Ｃ軸5° |
最大積載質量 [kg] |
33000 |
| テーブル寸法 （幅×奥行き[mm]) |
2500 × 4500 |
| 加工軸ストローク （幅×奥行き×高さ[mm]) |
5000 × 3500 × 650 |
| 横桁ストローク [mm] |
1200 |
| 有効門幅 [mm] |
3050 |
| 主軸回転数 [min-1] |
30～6000 主軸 30～3000 アンギュラヘッド |
| 切削送り速度 [mm/min] |
1～10000 |
| ATCマガジン | 50 |
| アタッチメント割り出し角度 | アンギュラヘッド Ｂ軸固定90° Ｃ軸5° |
| 最大積載質量 [kg] |
26000 |
| テーブル寸法 （幅×奥行き[mm]) |
2500 × 4800 |
| 加工軸ストローク （幅×奥行き×高さ[mm]) |
5000 × 3500 × 650 |
| 横桁ストローク [mm] |
1300 |
| 有効門幅 [mm] |
3050 |
| 主軸回転数 [min-1] |
30～6000 主軸 30～6000 ユニバーサルヘッド B=1° C=1° 30～3000 アンギュラヘッド |
| 切削送り速度 [mm/min] |
1～10000 |
| ATCマガジン | 50 |
| アタッチメント割り出し角度 | ユニバーサルヘッド Ｂ軸1° Ｃ軸1° アンギュラヘッド Ｂ軸固定 Ｃ軸5° |
| 最大積載質量 [kg] |
26000 |
